Cara Menghubungkan 2 Access Point D-Link Tanpa Kabel

Bagaimana caranya jika ingin jaringan internet agar jangkauannya lebih luas namun secara Wireless (Tanpa Kabel) ?

Hal yang perlu dilakukan pertama kali adalah menambahkan access point lagi sesuai yang diinginkan,Untuk settingan pada hotspot yang baru atau kedua yang digunakan sebagai router penguat sinyal hotspot ini, tidak jauh berbeda pada hotspot pertama. Untuk lebih jelasnya bisa lihat langkah-langkahnya di bawah ini.

1.Colokan kabel power D-Link

2.Colokan juga kabel WAN dan kabel LAN yang menghubungkan ke PC

3.Sambungkan kabel Ethernet dari AP ke komputer/laptop untuk ko0nfigurasi

4.Obtain IP pada PC,langkah ini berfungsi agar kita tidak perlu mengatur ulang IP Address.

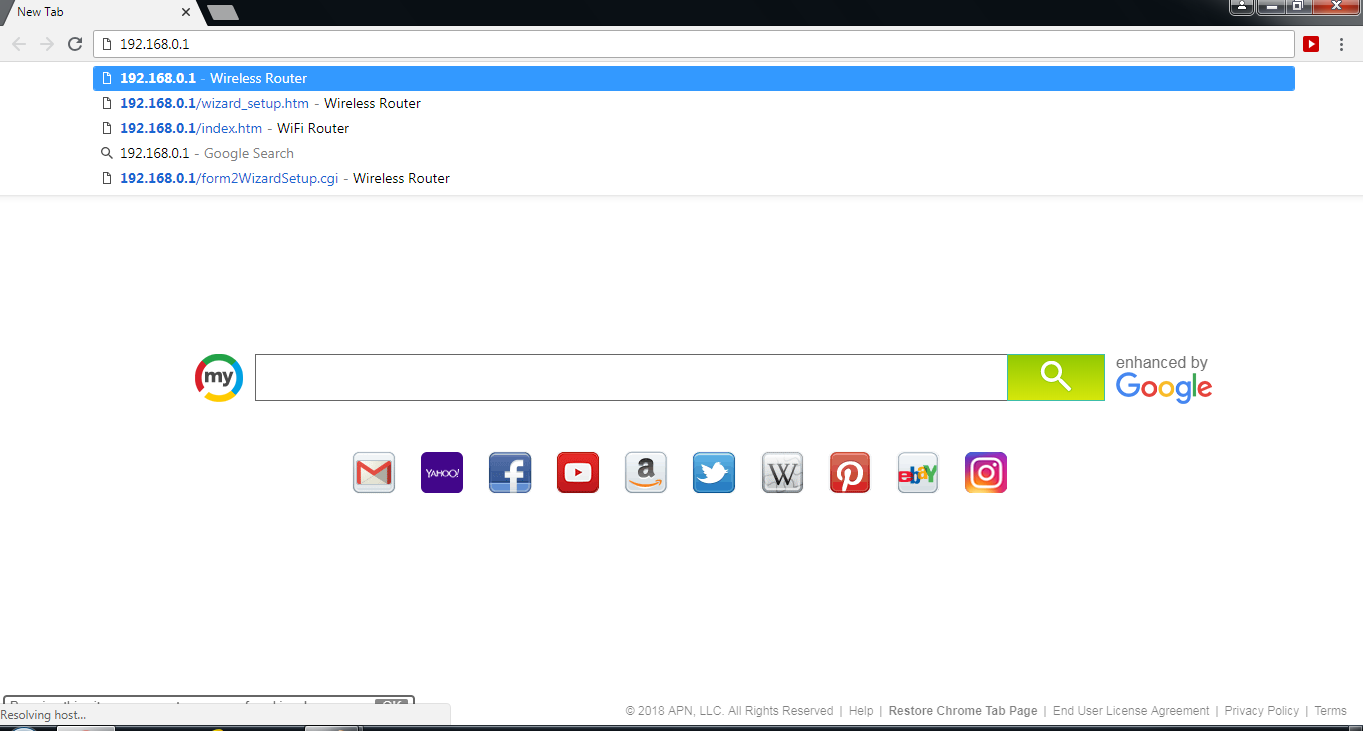

5.Buka program browser,masukkan alamat IP Address dari router yang sudah terhubung dengan PC (192.168.0.1),kemudian tekan enter

6.Masukkan SSID dan key.Kemudian klik save and connect

7.Masukkan username dan password pada halaman konfigurasi wireless router,klik login

7.Klik menu setup-local network (setting IP dari LAN interfaces setup) IP Address 192.168.8.1-Apply changes

8.Setelah menyetting IP  pada LAN,akan muncul tampilan Rebooting system,kurang lebih 30 detik

9.Kemudian muncul seperti perintah awal

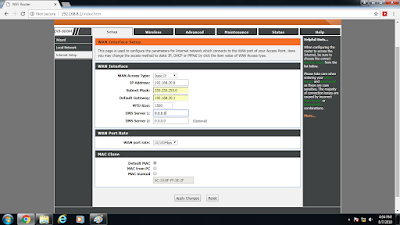

10.Selanjutnya setting IP WAN Interface pada menu Setup-Internet setup IP Address 192.168.20.8 -Apply changes

11.Setting menu wireless network pada menu wireless-wireless basic,atur SSID wifi,Security options,Pre-shared key

12.Atur AP baru dengan langkah-langkah seperti meyetting AP pertama.

13.Buka program browser,masukkan alamat IP Address dari router yang sudah terhubung dengan PC (192.168.0.1),kemudian tekan enter

14.Masukkan SSID dan key.Kemudian klik save and connect

15.Masukkan username dan password pada halaman konfigurasi wireless router,klik login

16.Klik menu setup-local network (setting IP dari LAN interfaces setup) IP Address 192.168.7.1-Apply changes

17.Setelah menyetting IP  pada LAN,akan muncul tampilan Rebooting system,kurang lebih 30 detik

18.Kemudian muncul seperti perintah awal

19.Setting menu wireless network pada menu wireless-wireless basic,atur SSID wifi,Security options,Pre-shared key

20.Selanjutnya setting wireless repeater pada ,menu wireless-wireless repeater-wireless repeater setup-checklist repeater anable-ketik SSID AP pertama-site survey-Apply

21.Konfigurasi untuk wireless repeater,pilih sesuai SSID AP 1

22.Setelah mengkonfirmasi SSID AP 1,klik Apply

Untuk mengecek apakah konfigurasi telah berhasil sambungkan jaringan ke HOSPOT dengan SSID yang digunakan dalam konfigurasi Router.

#Selamat Mencoba

CARA MENGHUBUNGKAN JARINGAN DENGAN 4 ROUTER DAN 1 ACCESS POINT ( CISCO PACKET TRACER )

Buka aplikasi Cisco paket Tracer pada PC yang telah diinstall

Gambar desain PC dengan 4 Router dan 1 Access Point seperti gambar dibawah ini

Sambungkan 3 Router  menggunakan Serial Cable. Tetapi untuk Router ke 4 atau router tambahan (wireless) menggunakan Crossover Cable

Atur IP pada masing-masing PC

1. PC1 dengan IP Address 192.168.10.11 SubnetMaks 255.255.255.0 Gateway 192.168.10.1
2. PC2 dengan IP Address 192.168.10.12 SubnetMaks 255.255.255.0 Gateway 192.168.10.1
3. PC3 dengan IP Address 192.168.20.11 SubnetMaks 255.255.255.0 Gateway 192.168.20.1
4. PC4 dengan IP Address 192.168.20.12 SubnetMaks 255.255.255.0 Gateway 192.168.20.1
5. PC5 dengan IP Address 192.168.30.11 SubnetMaks 255.255.255.0 Gateway 192.168.30.1
6. PC6 dengan IP Address 192.168.30.12 SubnetMaks 255.255.255.0 Gateway 192.168.30.1
7. PC7 dengan IP Address 192.168.40.11 SubnetMaks 255.255.255.0 Gateway 192.168.40.1
8. Klik ON pada masing-masing Switch

Atur IP pada Router 1

1. Fast ethernet0 dengan IP 192.168.10.1 SubnetMaks 255.255.255.0
2. Serial 2 dengan IP 192.168.2.2 SubnetMaks 255.255.255.0

Atur IP pada Router 2

1. Fast ethernet0 dengan IP 192.168.20.1
2. Fast ethernet0 dengan IP 192.168.30.1
3. Serial 1 dengan IP 192.168.3.1
4. Serial 2 dengan IP 192.168.2.1

Klik ON pada saat setting IP pada Router

Atur IP Pada Router 3

1. Fast ethernet0 dengan IP 192.168.40.1
2. Fast ethernet0 dengan IP 192.168.4.1
3. Serial 3 dengan IP 192.168.3.2

Atur IP Pada Router 4

1. Fast ethernet0 dengan IP 192.168.5.1
2. Fast ethernet1 dengan IP 192.168.4.2

Tambahkan Komponen berupa Access Point dan 2 Laptop

Atur IP pada masing-masing Laptop

1. Laptop1 dengan IP 192.168.5.11 Gateway 192.168.5.1
2. Laptop2 dengan IP 192.168.5.12 Gateway 192.168.5.1

Selanjutnya mengenalkan pada masing-masing  IP Jaringan yang terhubung

1. Pada Router di menu Static :

• 192.168.20.0/24 via 192.168.2.1
• 192.168.30.0/24 via 192.168.2.1
• 192.168.40.0/24 via 192.168.2.1
• 192.168.3.0/24 via 192.168.2.1

2. Untuk Router 2 aturlah :

• 192.168.10.0/24 via 192.168.2.2
• 192.168.40.0/24 via 192.168.3.2

3. Atur Router 3 pada menu static :

• 192.168.10.0/24 via 192.168.3.1
• 192.168.20.0/24 via 192.168.3.1
• 192.168.30.0/24 via 192.168.3.1
• 192.168.2.0/24 via 192.168.3.1

4. Router 4 aturlah pada menu static :

• 192.168.10.0/24 via 192.168.4.1
• 192.168.20.0/24 via 192.168.4.1
• 192.168.30.0/24 via 192.168.4.1
• 192.168.40.0/24 via 192.168.4.1
• 192.168.2.0/24 via 192.168.4.1
• 192.168.3.0/24 via 192.168.4.1



5. Selanjutnya adalah Setting Access Point dengan 2 Laptop

• Untuk Laptop1,klik Physical,kemudian Off kan tombol power. Kemudian buang/hilangkan port VGA ganti dengan Access Point(Linkys WPC300N). Hidupkan Laptop kembali.
• Lakukan hal yang sama pada Laptop2.

Untuk mengetahui Jaringan sudah terkoneksi atau belum lakukan pengiriman data.

Semoga Bermanfaat

CARA MENGHUBUNGKAN 2 SWITCH DENGAN ROUTER

Disini kita akan belajar bagaimana cara menghubungkan 2 switch dengan menggunakan Router dengan aplikasi Cisco Packet Tracer.



Langkah-langkah yang perlu dilakukan sebagai berikut :



• Desain jaringan yang diinginkan.Contohnya.Lab Barat berisi 3PC dan Lab Timur berisi 6PC. Lab barat disambungkan menggunakan 1 Switch, dan Lab timur menggunakan 2 Switch. Kemudian sambungkan kedua jaringan menggunakan Router



• Sambungkan semua komponen menggunakan kabel straight untuk komponen yang berbeda dan kabel  cross untuk komponen yang sama.

• Kemudian berikan IP Address untuk tiap-tiap PC-nya dengan cara: Klik PC1 >> tab Config >> klik FastEthernet >> isikan IP address pada kontak IP Address (misalnya 192.168.30.11) >> tab pada bagian Subnet Mask >> Default Gateway juga harus diisi.

• Kemudian atur IP Address pada Router-nya dengan cara:  Klik FastEthernet1/0>> tab Config >> isikan IP address pada kontak IP Address (misalnya 192.168.30.1) >> tab pada bagian Subnet Mask. Jangan lupa klik ON pada Port Status.

• Berikut gambar akhir Jaringan menggunakan Router

 #Selamat Mencoba



Cara Menghubungkan 2 Swicth dalam Satu Jaringan

Simulasi Jaringan Komputer menggunakan Cisco Packet Tracer

Assalamu'alaykum hai sob...

disini kita akan belajar bagaimana cara menghubungkan 2 switch dalam satu jaringan dengan aplikasi Cisco Packet Tracer.

Cisco Packet Tracer merupakan aplikasi yang digunakan untuk mensimulasikan jaringan komputer

Untuk mulai menggunakannya,

•  pertama-tama buka aplikasi tersebut.

• Setelah itu akan muncul window kosong dengan tab default yaitu Logical View. Pada logical view ini, kita dapat menambahkan perangkat-perangkat jaringan yang ada, semisal komputer, Laptop, Router, AccessPoint, Switch, Kabel UTP, Fiber-Optik, dsb.
•  klik End Device (bagian pojok kiri bawah) >> drag icon PC. Saya memakai 30 icon pc karena kita akan menghubungkan dengan 2 switch.

Untuk menghubungkan Switch dengan ke30 PC tersebut digunakan kabel Straight. Kabel Straight digunakan saat menghubungkan device yang berbeda, sedangkan kabel Cross digunakan saat menghubungkan device yang sama.

• Kemudian setelah siap 30 perangkat yang akan dihubungkan, maka pada bagian ini kita akan menghubungkan 30 PC  dengan switch yaitu dengan cara :  Klik Connection >>  klik Copper Straight-Through>> klik PC1 >> klik FastEthernet >> klik switch >> klik FastEthernet. Jika  muncul titik hijau menandakan bahwa koneksi antara kedua komputer telah terbentuk. Ulangi hal tersebut, sampai semua PC mempunyai koneksi terhadap Switch.

• Kemudian berikan IP Address untuk tiap-tiap PC-nya, dengan cara :
  Klik PC1 >> tab Config >> klik FastEthernet >> isikan IP Address pada kotak IP Address (misalnya 192.168.20.11) >> tab pada bagian Subnet Mask.
• Selanjutnya,klik pada kanan bawah(Simulation), di belakang Realtime Mode. Dengan mode Simulation ini, kita dapat meng-capture segala aktivitas jaringan yang kita lakukan. Untuk mencobanya, kita aktifkan terlebih dahulu Auto Capture/Play. Lalu kita coba ping lagi dengan Simulation Mode. Proses Ping akan disimulasikan pada logical workspace dengan ikom amplop. Di sebelah kanan terdapat event list yang mencatat aktifitas kita (seperti wireshark). Misal kita melakukan ping dari PC1 ke PC14, jika kita melihat animasi proses pingnya, kita akan melihat pesan dari komputer menuju ke switch, kemudian menyebar ke PC1 dan PC14.  PC14 akan mengirim reply kepada komputer yang mengeping.

Semoga Bermanfaat...

Selamat Mencoba.
